中心传动球磨机轴承进料浆的解决措施

2013-10-15

赵小云
（辰州矿业机械公司维修车间，湖南怀化　419607）
　　中心传动球磨机由于具有结构紧凑、节能、载重量大和启动转矩大等优点，而被选矿厂广泛应用。湖南辰州矿业股份有限公司选矿厂的中心传动球磨机运行仅 3个月左右，出料端轴承已渗入料浆，导致密封失效。
　　1　故障原因
　　经过检查发现，轴承进料浆的原因为球磨机出料端的结构设计不合理（见图1）。轴承外设迷宫密封，主空心轴端部与出料口端部平齐，排料口靠8个螺栓与主轴及出料口压紧，主轴与排料口之间填充有密封胶。由于磨机运行时产生振动，再加上因长期运行导致联轴器磨损，从而产生轴向力，使螺栓极易松动，甚至断裂。螺栓松动导致料浆通过间隙从A点及B点进入轴承。

1.迷宫环；2.轴承；3.端盖中空轴；4.出料口；5.螺栓；6.排料口
图1 改进前出料端结构
　　2　解决措施
　　（1）将排料口内孔加工至φ500mm，将出料口从排料口引出120mm长（引出部分的出料口直径为φ462mm），避免料浆直接进入主轴与排料口之间的间隙。
　　（2）在加长的出料口上焊接一个喇叭口（满焊），料浆流至出料口时，由于离心力与喇叭口切向力的存在，会形成一定角度甩出，基本避免料浆返流。
　　（3）在距喇叭口约50mm的位置焊接一挡泥板，再将挡泥板与排料口用1根φ10mm的圆钢焊接一圈，其作用和原理与第（2）步基本相同。
　　（4）将加工好的排料口与加长的出料口之间用盘根进行填充，以避免料浆进入间隙。
　　为了杜绝料浆进入轴承，把迷宫环车去，另外制作一个密封套，并与出料端盖上的主轴进行热装，密封套的另一端与排料口装配（间隙配合），由于密封套、排料口和迷宫环没有相对运动，保证了迷宫环本身的防尘功能不受影响，并使料浆进入轴承多了一道屏障。改进后的出料端结构如图2所示。

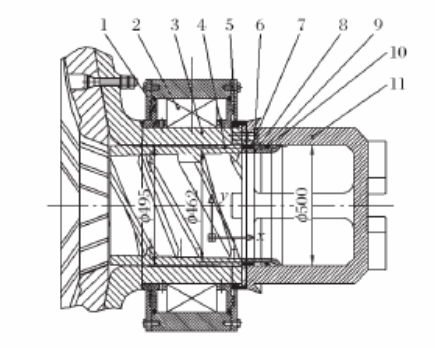

 1.迷宫环；2.轴承；3.端盖中空轴；4.出料口；5.密封套；6.螺栓；7.盘根；8.引出段出料口；9.挡泥板；10.圆钢；11.排料口
图2 改进后出料端结构
　　3　使用效果
　　经过改进，球磨机从源头避免了料浆进入轴承的问题，并增设了5道阻力关，彻底解决了料浆进入轴承的问题。改进后球磨机运行己有半年时间，未再出现出料端轴承进料浆的现象。现该改进方案已应用到公司其他球磨机上，并取得了满意的效果。缺点是每次更换出料口时需要把焊接的喇叭口及挡泥板割除，提高了劳动成本。
来源：《矿山机械》第39卷2011年第1期
