摘　要：四轮驱动拖拉机分动器油封漏油故障比较常见，一般采取更换新油封的方法修复。虽然油封属于易损件，但频繁更换也会影响农业生产和作业效率。经过对SNH1004型拖拉机分动器漏油故障的分析，发现了影响分动器油封使用寿命的关键因素，排除了该机的漏油故障，并从零件加工和装配工艺、结构设计、使用维护等方面提出一些改进措施和建议。
　　关键词：四轮驱动拖拉机；分动器；漏油故障；骨架油封
　　一、分动器的结构与装配关系

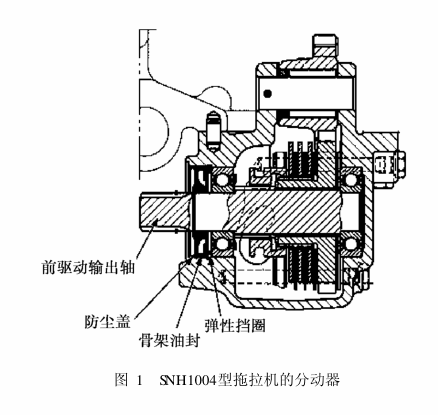

　　国产SNH904/1004系列和东方红1004/1204系列拖拉机均采用FIAT底盘技术。该系列拖拉机技术先进，性能优越，性价比高，适合水旱两用，近年来受到农民的普遍欢迎。该系列拖拉机采用四轮驱动，其前驱动桥的动力由分动器输入（如图1所示），采用人力操纵接合套控制前驱动的接合或断开。分动器内还装有钳盘式驻车制动器（手刹车）。 　　分动器安装在变速器下方，中间齿轮将变速器输出轴的动力通过两对齿轮啮合传递到从动齿轮，再通过接合套将动力传向前驱动输出轴。前驱动输出轴由两口向心球轴承支撑在分动箱中心座孔内，通过花键套与前传动轴连接。分动器与变速器相通，并充满润滑油。分动器壳体底部装有放油堵，用于放尽变速器和后桥内的润滑油。轴的输出端装有一个外露骨架油封，防止润滑油从轴端渗漏。
　　二、分动器漏油的故障现象与原因分析
　　1.故障现象
　　一台新的SNH1004型拖拉机使用2个月后，出现分动器轴端油封渗油现象，随着时间推移渗油逐渐加重，直至热车淌油时，用户更换了原厂油封，同时更换了润滑油。但使用不到2个月又发现油封处出现污渍。拆检分动器壳体座孔未见有划痕、裂纹等损伤。观察油封，发现唇口处有几处细小裂口，说明油是经唇口与轴颈配合处渗出。检查前驱动输出轴轴颈，未见划痕等损伤，测量轴颈外径也符合设计要求。
　　2.故障分析
　　骨架油封的内径小于轴颈，当油封装在轴上之后，油封唇缘抱在轴颈上，当轴旋转时，在唇缘和轴颈之间会形成弯月形的密封油膜，从而达到密封的目的。如果轴颈表面过于粗糙，可能在其穿过极薄的油膜表面时造成与密封唇口的干接触，而产生很大的磨损；若表面过于光滑则妨碍油膜在轴上湿润和保存。实验表明，表面粗糙度应控制在Ra0.25～0.5μm范围内，否则就会发生泄露。轴颈表面有任何划痕都会刮伤油封，从而发生泄漏。一般油封漏油的常见故障原因及分析如下表所示。 　　我们根据本机的故障现象及拆检分析结果，对照上表仔细排查了故障产生的可能原因。由于使用的都是原厂油封配件，因此排除了油封质量问题。润滑油也是原厂提供的标号为AMBRAMULTIG的液压传动两用油，润滑油质量应该没有问题。
　　那么到底是什么原因造成油封唇口处产生裂纹?我们又重新对前驱动输出轴进行检测，并与相关资料进行对照，发现虽然零件尺寸及形状公差合格，但轴颈表面存在细微的加工网纹，这些加工网纹是在轴颈精磨时留下的残余螺旋线。据有关资料证实，当轴颈与油封唇口相对转动时，这些残余螺旋线会刮伤密封面，从而影响骨架油封的使用寿命。此外，分动器位于变速器底部，油压较高，且油中的大部分杂质磨屑沉积于此，也在一定程度上加速了油封的磨损和老化。
　　三、分动器漏油故障的排除方法与改进措施
　　1.故障的排除方法

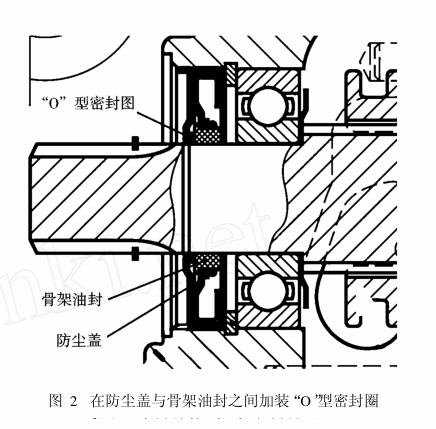

　　将前驱动输出轴轴颈处用研磨砂布去除残余螺旋线。为了避免在装配时把油封唇口划伤，应将花键齿及过渡处进行去尖角处理。安装时，将新的油封在唇口处均匀涂抹一层润滑油，唇边朝向轴承一侧（不得装反）平齐推入座孔，用专用安装套筒（或找个大小合适的圆管）垫在油封上，用手锤轻轻敲击，边敲击边转动输出轴，千万不可硬砸。选一个与轴颈相配的“O”密封圈（矩形密封圈也可），安装在骨架油封与防尘盖之间（如图2所示），可适当提高密封效果。 　　2.改进措施与建议
　　经过上述处理，虽然在一定程度上延长了油封的使用寿命，缓解了油封漏油问题，但是并没有从根本上解决问题。由于分动器处于低位，油压高，有较多的磨屑沉积。因此，对其提出了更高的密封要求。在此，从零件加工、结构设计等方面提出一些改进措施和建议。
　　（1）改进轴颈加工工艺，提高表面质量对前驱动输出轴的轴颈采用消除残余螺旋线加工工艺。在原来精磨的基础上，增加一道研磨工序。研磨可在普通车床上完成，使用具有研磨和抛光作用的研磨棒。加工时，工件旋转，将研磨棒装在刀架上，压在工件上即可，一分钟便可以消除螺旋线。
　　（2）采用双油封结构，提高密封效果将分动器壳体左侧座孔加长，前驱动输出轴轴颈也适当加长，在轴颈上安装两个骨架油封。虽然这样的改动会增加一定的成本，却能明显地改善密封效果。
　　（3）按规定用油换油，提高油封寿命用户不按规定使用润滑油，不及时换油保养，也是影响油封使用寿命的一个关键因素。润滑油使用时间过长，会乳化变质，产生的大量碳化颗粒和磨屑不但会加速齿轮和轴承的磨损，也会使油封过早老化。因此，用户应按厂家规定用油和换油。换油前，应在热车状态下放尽润滑油，并用煤油或柴油彻底清洗箱体内部，以保证没有污渍残留。应避免只填加、不更换的保养方式。
　　四、结束语
　　密封问题不但关系到机械的使用性能和使用寿命，还关系到环保问题，一直以来成为国内外机械行业共同关注的技术难题。由于影响密封效果的因素很多，当遇到油封漏油问题时，仅通过更换油封的办法来修复故障，并不是明智之举。应通过分析零件质量、结构设计和使用保养等多方面因素，来确定产生漏油故障的真正原因，如四轮驱动拖拉机分动器这样易漏部位，更应该从油封质量和结构设计上改善密封效果，从而消除渗漏隐患，提高整机性能。
