王光祥

（云南梅塞尔气体产品有限公司）

　　【摘　要】近几年我国化工、煤矿、石油以及冶金等产业的迅速发展，空压机是工厂Z重要的机器设备之一，为使空压机能提供稳定的压力及运转模式，节约能源，提高企业的竞争力。本文对2#ASU空压机电机驱动端声音异常故障原因进行分析，供参考。

　　【关键词】空压机电机；声音异常；分析及处理
　　概述
　　云南梅塞尔玉溪现场2#ASU空压机是2008年建成投用的10000Nm³/h空分生产提供原料压缩空气的个动力设备。该空压机机是cooper公司设计生产的3MGEP-16/15型透平压缩机。空气由吸气室吸入，经过叶轮做功获得能量，使气体的压力速度提供，并同时提高气体温度，然后进入扩压器扩压，使速度降低，压力进一步提高。弯道和回流器主要起引导作用，使气流顺利进入下一级压缩；Z后由末级出来的高压气体经蜗壳和出气管排出。
　　由于气体在压缩过程中温度会逐渐升高，而气体在高温下压缩会消耗更大的压缩功，因此一级压缩出来的高温气体进入中间冷却器冷却，冷却后的低温气体再进入二级压缩，二级压缩气体压缩出来后进入末端冷却器，末级出来后的气体进入三级压缩。三级出来的高温气体进入空冷塔洗涤换热。
　　一、空压机技术参数
　　空压机型号：3MSGEP-16/15
　　系列号：CB-15666
　　排气压力：5.75bar（A）　流量：53000Nm³/h
　　温度：25℃　电机转速：1494rpm
　　二、空压机故障原因分析
　　2011.3.14.空压机运行DCS趋势图油过滤器阻力缓慢上升，根据一个月空压机运行趋排气压力：5.75bar（A）（多了1）流量：流量没有写（为53000Nm³/h）势图分析，初步分析空压机异常，首先决定对空压机油过滤器进行拆检。

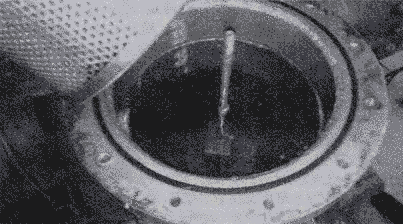

　　2011.3.15.空压机油过滤器拆检，发现油过滤器的油面上漂浮有许多铜屑，于是决定把油过滤器内的润滑油放到准备好的油盆里，经过几分钟的沉淀，把油盆上部的润滑油倒入费油桶，看到盆底沉淀了一层铜屑。见趋势图（1、2、3）

图1

图2

图3

　　根据润滑油中的铜屑分析原因：查看空压机说明书，压缩机齿轮箱部分没有铜部件，主油泵部分没有接触铜部件，剩下部分就是空压机电机两端轴承，轴承是巴氏合金，轴承间的甩油环是铜合金。
　　2011.4.12.空压机停机对电机两端轴承座底部放油检查，启动端放出的润滑油有铜屑，自由端未发现铜屑。当时由于没有甩油环备件，空压机检修时间是8小时，订购备件周期9个月，在其它部分都正常的情况下空压机继续运行。
　　2012.3.20.同玉钢协商停空压机更换甩油环。

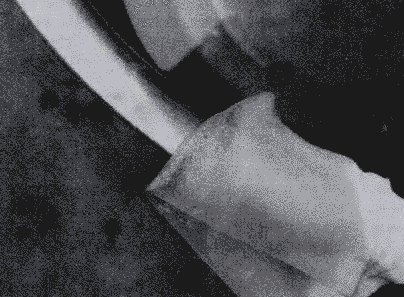

　　2014.3.5.由于油过滤器阻力缓慢上升，定期对油过滤器拆检，滤筒内任然有许多飘零铜屑。在生产允许的情况下，空压机停机进行检查，发现更换后的新甩油环同样出现磨损，把上次磨损的甩油环与这次拆出的甩油环进行比较，磨损基本相同。与东元电机专家交流，分析甩油环磨损不是变形引起的，而是轴承座设计缺陷引起。这次未更换新甩油环。
　　2014.8.20.东元电机免费提供电机驱动端总成更换，更换总成后运行至今，定期对空压机油过滤器阻力进行趋势跟踪，运行趋势线平稳，过滤拆检也未分析铜屑。
　　三、结束语
　　总之，空压机的安全平稳运行需要做好预防性维护，加强点巡检。润滑油是设备的血液，需要定期对润滑油进行检测，跟踪检测数据，发现润滑油异常要查找原因，同时对空压机DCS运行趋势查看跟踪，空压机运行时的复杂部分，可以通过轴振仪、热成像仪相结合进行数据分析。另外，还要不断总结工作经验，提高专业技术分析能力。
　　参考文献
　　[1]杨文勇.空气压缩机异常响声分析及其消除[J].压缩机技术，2000（05）
　　[2]门万生.压缩机活塞故障分析及处理措施[J].压缩机技术，2005（06）
　　[3]郁永章，高秀峰.国内外压缩机学术研究近况[J].压缩机技术，2003（04）

来源：《科技与企业》2015年第13期
