赵圣华

（广东明阳风电产业集团有限公司，广东明阳　528400）

　　摘　要：在风力发电机组实际运行中，叶轮捕获的自然风所获得的动能传递到机组传动链上，动能传递的大小和剧烈程度直接关系到风机的性能和寿命。为直观、精确掌握相关数据，需采用一种合适的方式才能准确获得。本文在实践基础上系统介绍德国KMT公司MT32型遥测系列设备如何测试主轴扭矩和弯矩。
　　关键词：KMT遥测系统；风机主轴载荷；测试
　　一、设备配置
　　采用MT32无线测试全套设备。包含信号采集模块、Torsion（应力片）、Bending（应力片）、信号收发装置、电源和其它辅料。MT32型遥测系统是一套由迷你型模块，放置式解调处理器等配置组成。可灵活运用在旋转传动轴测试场合，分移动部分和固定部分两大块。模块根据功能分为信号采集、混频滤波、模数转换和数字输出等。
　　二、设备安装
　　设备主要安装分为：感应线圈安装、应变片模块安装等。

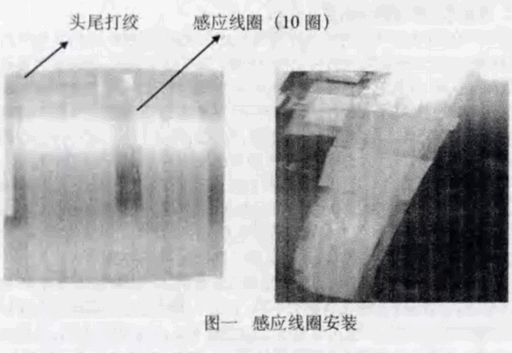

　　如图一所示，平行粘上两排绝缘磁性胶带，沿已粘胶带中缝再粘一圈胶带（Ferrite Tape）。Z终把感应线圈铜丝沿胶带紧密缠绕10圈，并且头尾打绞在一起引出两根线头接在电源模块IND-PWR-5V上。

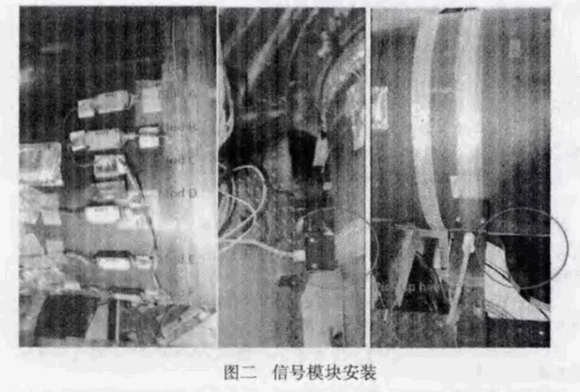

　　如图二，M32-STG-V2信号采集模块和应力片相连（ModD/ModE/ModF）；ModC为编码器（MT32-ENC8 Encoder）把采集信号编码后送入ModB并调制成高频载波，Z终高频载波通过发送模块的金属天线随主轴圆周均匀向空间传送。

　　三、设备调试

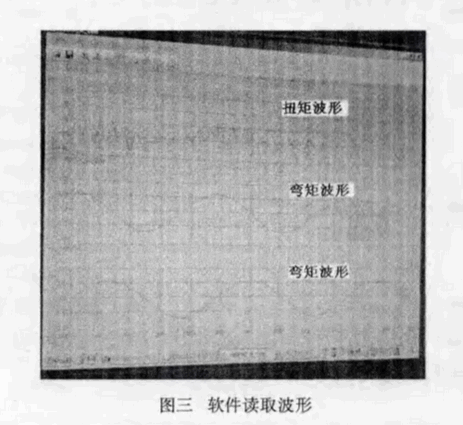

　　安装完设备后，让风机主轴运转起来，正常情况下通过调试软件可直接取得图三所示波形，其中频率Z高的为扭矩波形，其余两列为弯矩波形，因为对称分布，所以弯矩波形周期性、幅值等近似相同。

　　四、结论
　　该套设备主要特点是采用高频电子收发设备与低频应力片（信号）结合的方式，把低频的载荷信号调制到高频载波信号上，然后再通过静态解调装置把有效信号分离出来，从而可方便在旋转机械场合准确测试到传动轴的扭矩、弯矩值，并且避免了测试电缆的接线的不便。配合相应软件可直观查看波形和进行数据分析。
　　参考文献：
　　[1]贺德馨等编著.风工程与工业空气动力学[M].国防工业出版社，2006
　　[2]叶杭冶编著.风力发电机组的控制技术[M].机械工业出版社，2002
　　[3]郭亮.风力发电机组疲劳载荷测试系统的研究与设计[D].新疆大学2006.

 来源：《中国科技博览》2014年21期
